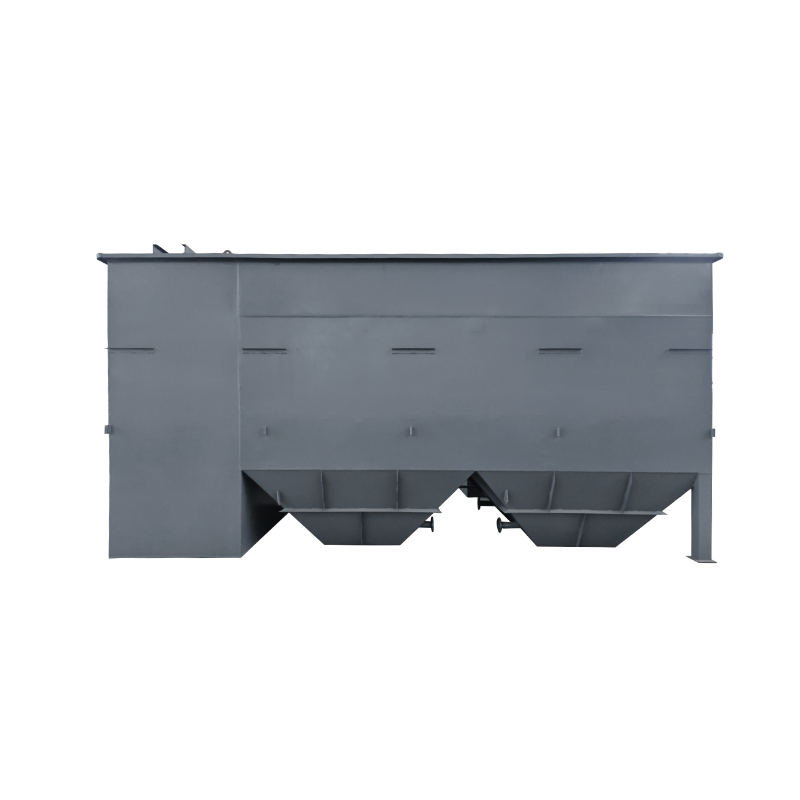

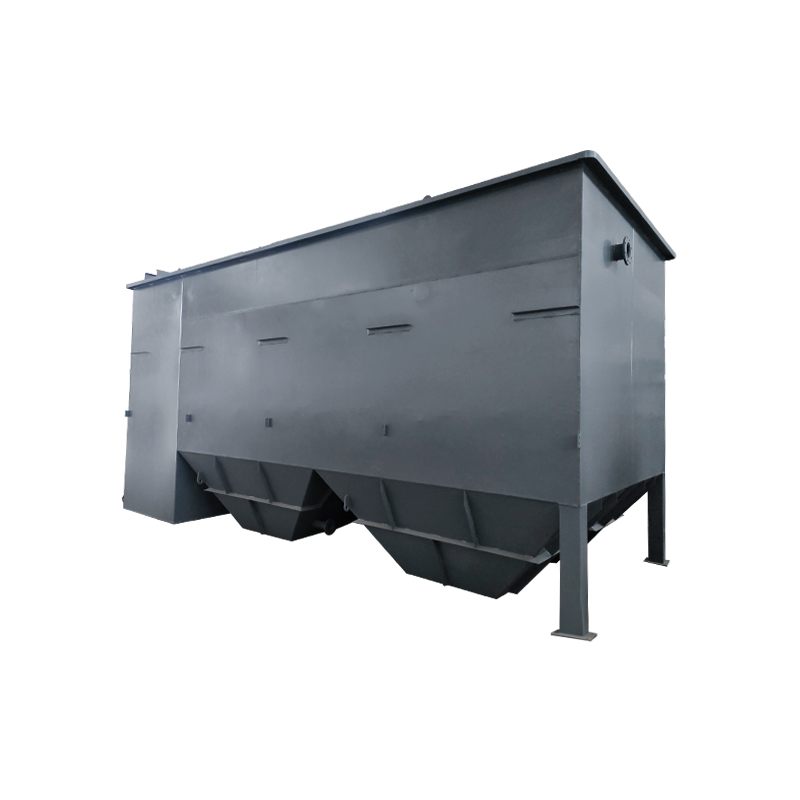

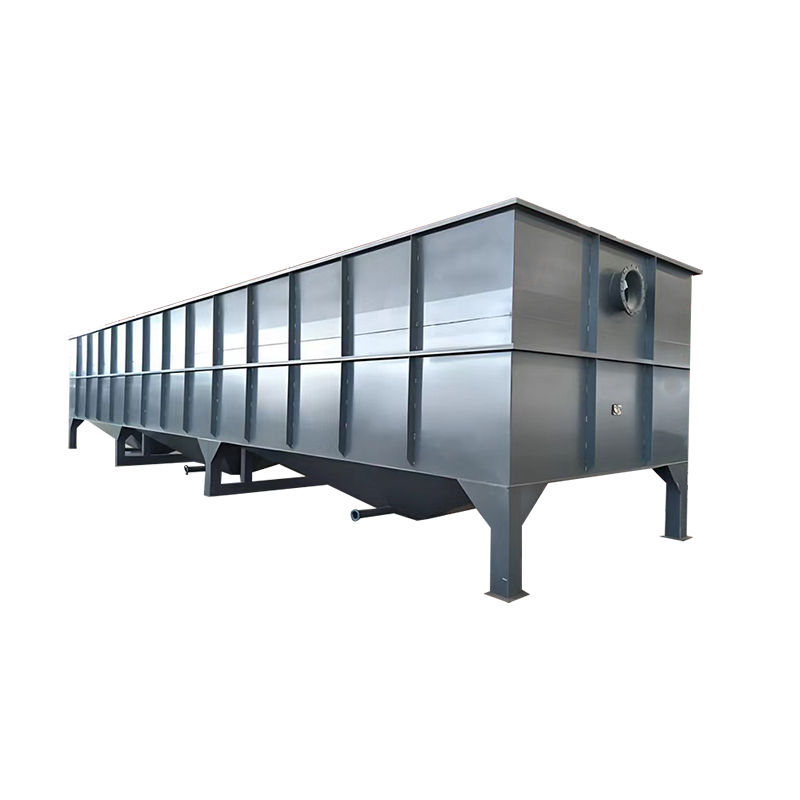

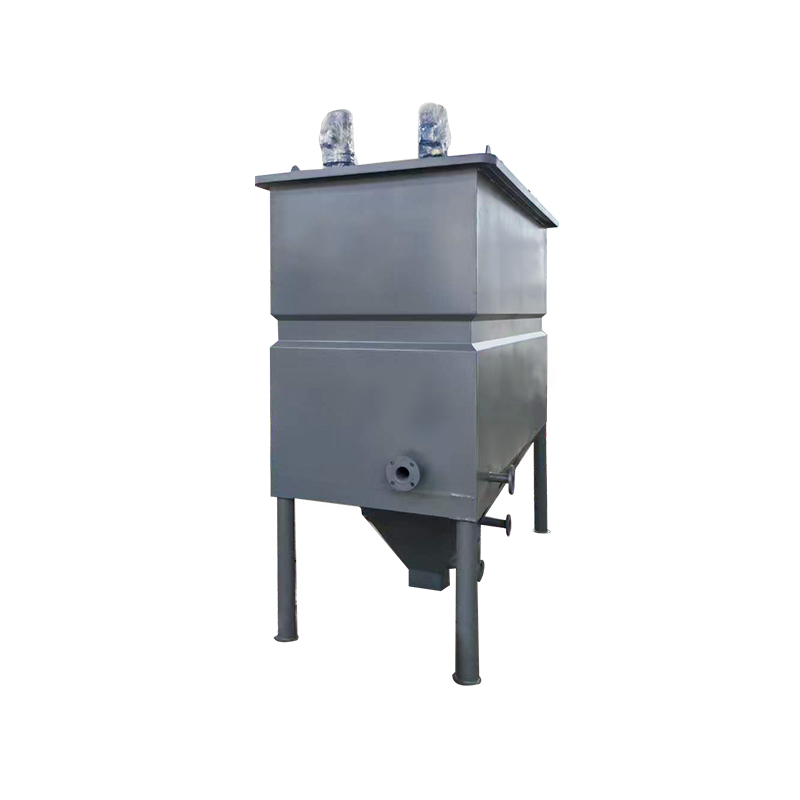

Tanque de sedimentação de tubo inclinado
Os tanques de sedimentação de tubo inclinado integrados utilizam o princípio de que as partículas suspensas na água assentam para baixo mais rapidamente do que a velocidade do fluxo ascendente, ou que o seu tempo de sedimentação é menor do que o tempo de descarga da água do tanque, permitindo a separação do fluxo para alcançar a purificação da água. Eles removem sólidos suspensos através de processos naturais de sedimentação ou coagulação-floculação.
Os tanques de sedimentação são classificados de acordo com a direção do fluxo em tipos horizontais e verticais. A eficiência da sedimentação depende da velocidade da água dentro do tanque e do tempo de retenção. Para melhorar o desempenho e reduzir a área ocupada, projetos como tanques de sedimentação em contracorrente com tubo inclinado em favo de mel, tanques de clarificação acelerada e tanques de clarificação por pulso são comumente empregados. Os tanques de sedimentação são amplamente utilizados no tratamento de águas residuais.
Um tanque de sedimentação de fluxo horizontal compreende três componentes: portas de entrada e saída, a seção de fluxo e uma tremonha de lodo. O tanque tem seção transversal retangular com entradas e saídas posicionadas em extremidades opostas. Um canal de entrada normalmente emprega uma entrada do tipo entrada. A água entra no tanque através de orifícios de entrada uniformemente distribuídos. Uma placa defletora é instalada a jusante dos orifícios de entrada para garantir uma distribuição uniforme do fluxo de água em toda a seção transversal do tanque. A saída normalmente emprega um açude de transbordamento para garantir que a água clarificada decantada flua uniformemente através da largura da bacia para o canal de saída. Uma calha de escória e um defletor são instalados a montante do açude para interceptar a escória da superfície. A seção de fluxo constitui o corpo principal da bacia. A largura e a profundidade da bacia devem garantir uma distribuição uniforme do fluxo ao longo da seção de transbordamento, mantendo um movimento lento e estável na velocidade projetada. A tremonha de lodo acumula lodo sedimentado e normalmente está localizada abaixo do fundo do tanque, perto da seção frontal. Um tubo de descarga de lodo na parte inferior da tremonha permite a remoção periódica de lodo.
