Os transportadores helicoidais sem eixo/eixo são adequados para o manuseio de peneiras em estações de tratamento de águas residuais municipais, instalações de pré-tratamento de esgoto residencial, estações municipais de bombeamento de águas pluviais e esgoto e estações de tratamento de água. Eles são usados principalmente em conjunto com equipamentos como peneiras ou máquinas de desidratação para transportar peneiras ou lodo desidratado.
· A unidade de acionamento utiliza um redutor de engrenagem helicoidal de eixo paralelo montado em eixo, apresentando estrutura compacta e operação suave e segura;
· A calha em formato de U incorpora revestimento interno, oferecendo alta resistência ao desgaste, vida útil prolongada e fácil substituição;
· O sentido de transporte é determinado pelo sentido espiral das lâminas do sem-fim e pela rotação do motor, possibilitando o transporte bidirecional;
· Utiliza um sistema de transporte de canal largo para evitar bloqueios, garantindo operação confiável, baixo ruído e manutenção conveniente.
Este equipamento utiliza uma correia transportadora contínua. Os materiais são descarregados no transportador a partir de uma peneira ou saída da máquina de desidratação. Acionados por um motor elétrico, os materiais são transportados por lâminas espirais de uma ponta à outra. Na extremidade do terminal, o transportador faz interface com um carrinho de resíduos para processamento posterior.

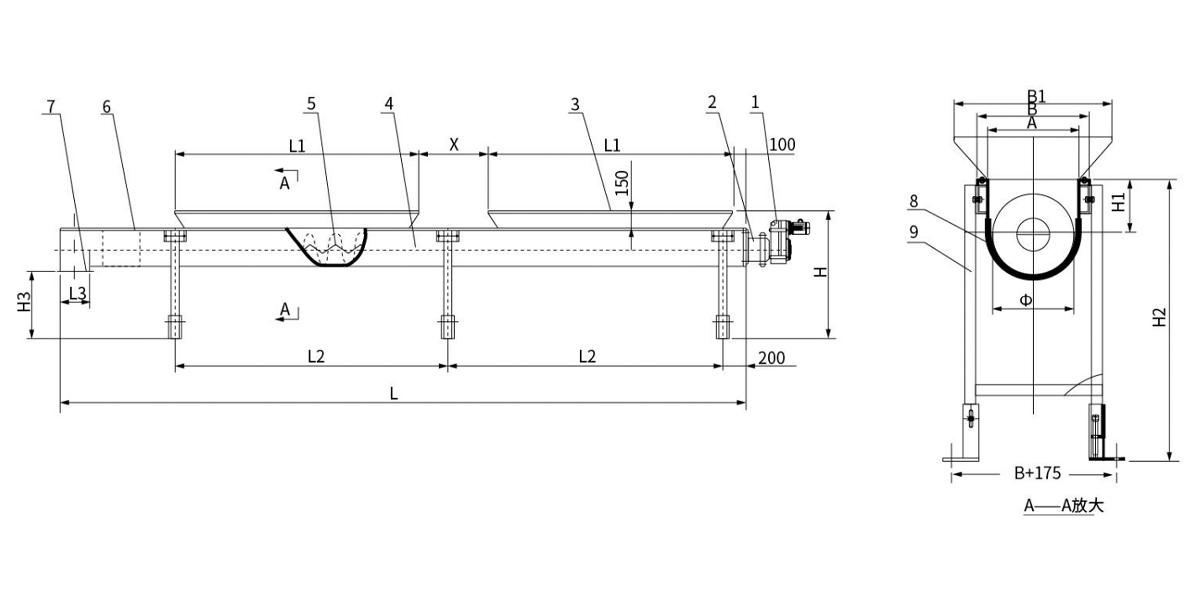

| 1 | Unidade de acionamento | 6 | Placa de cobertura |
| 2 | Carcaça de rolamento | 7 | Saída de descarga |
| 3 | Entrada de alimentação | 8 | Forro resistente ao desgaste |
| 4 | Carcaça em forma de U | 9 | Estrutura de suporte (ajustável em altura) |
| 5 | Lâmina de parafuso |
| Parâmetros/Modelo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Diâmetro nominal do parafuso D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Diâmetro do parafusoφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Taxa de fluxo Q (m³/h) | Ângulo de instalação α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Velocidade de rotação do parafuso n (r/min) | 12~16 | |||||||
| Potência do motor N (kW) | 0,75 ~ 5,5 (dependendo de L e α) | |||||||
| Dimensões de instalação (mm) | Diâmetro A do revestimento resistente ao desgaste | φ40 | ||||||
| Diâmetro da carcaça B | φ 110 | |||||||
| Largura da abertura de descarga B1 | Compatível com equipamento correspondente | |||||||
| Comprimento do parafuso L | Dependendo dos requisitos do usuário | |||||||
| Comprimento de entrada de alimentação L1 | Compatível com equipamento correspondente | |||||||
| Distância entre colchetes L2 | (L-1000)/2~L-71000)/3 | |||||||
| Largura da abertura de descarga L3 | 250 | 250 | 300 | 350 | 400 | |||
| Altura total do equipamento H | Compatível com equipamento correspondente | |||||||
| Altura do centro do eixo do parafuso até a placa de cobertura H1 | 140 | 165 | 188 | 210 | 240 | |||
| Altura da placa de cobertura H2 | H-150 | |||||||
| Altura inferior da carcaça H3 | Compatível com equipamento correspondente | |||||||

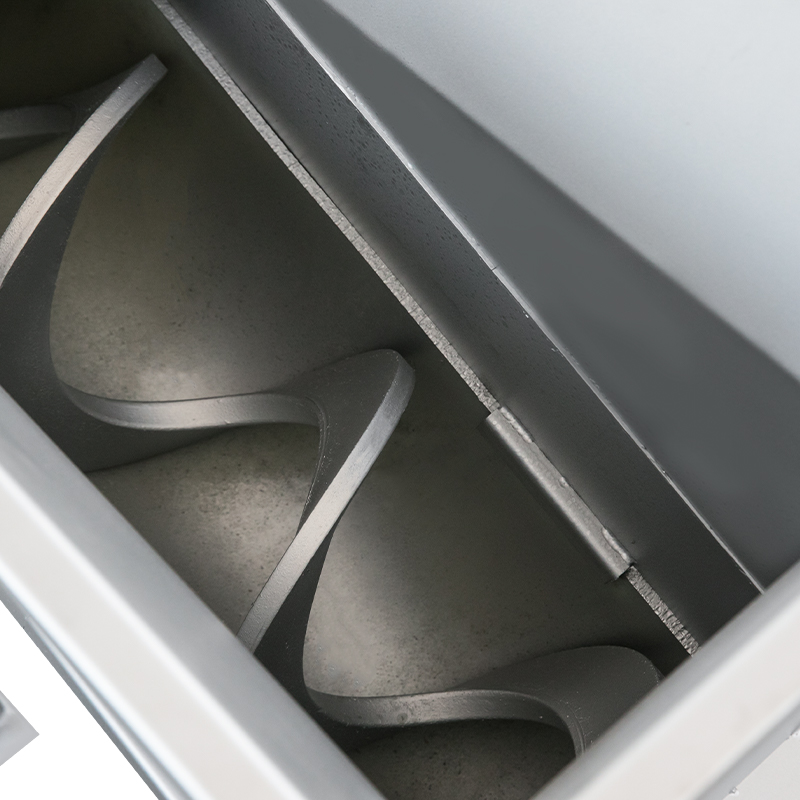

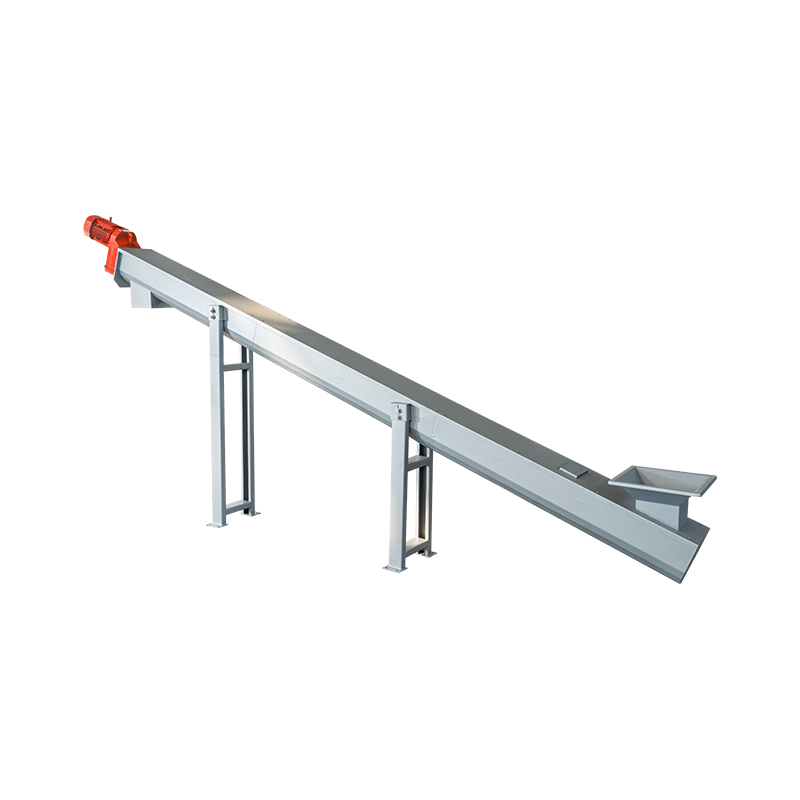

Rosca Transportadora Sem Eixo: Usada principalmente para transportar materiais que são propensos a emaranhar e possuem alta viscosidade, resolvendo efetivamente problemas de entupimento.
Escopo de aplicação:
1. Serviços Ambientais de Água: Transporte de lodo desidratado, peneiramento e cascalho.
2. Setor Industrial: Resíduos sólidos municipais, resíduos de alimentos, lamas químicas e matérias-primas químicas viscosas.
3. Indústria de Materiais de Construção: Materiais em pó, como cimento, farinha crua e cinzas volantes.
Com uma base técnica sólida e um sistema de qualidade certificado ISO, a Hengye ajuda clientes de diversos setores a melhorar a eficiência do tratamento, reduzir custos operacionais e atender aos padrões ambientais globais.
