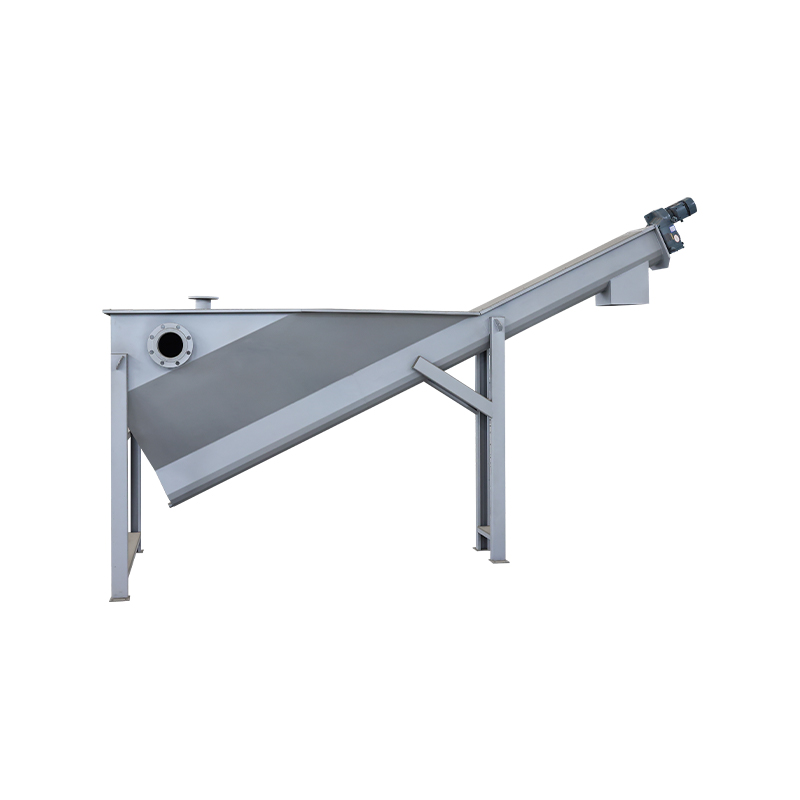

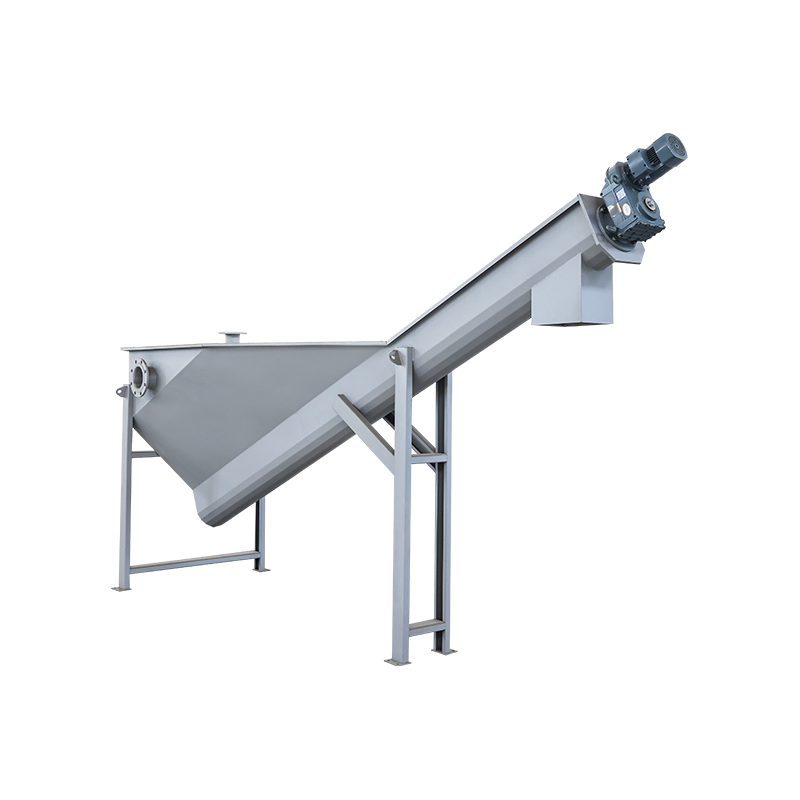

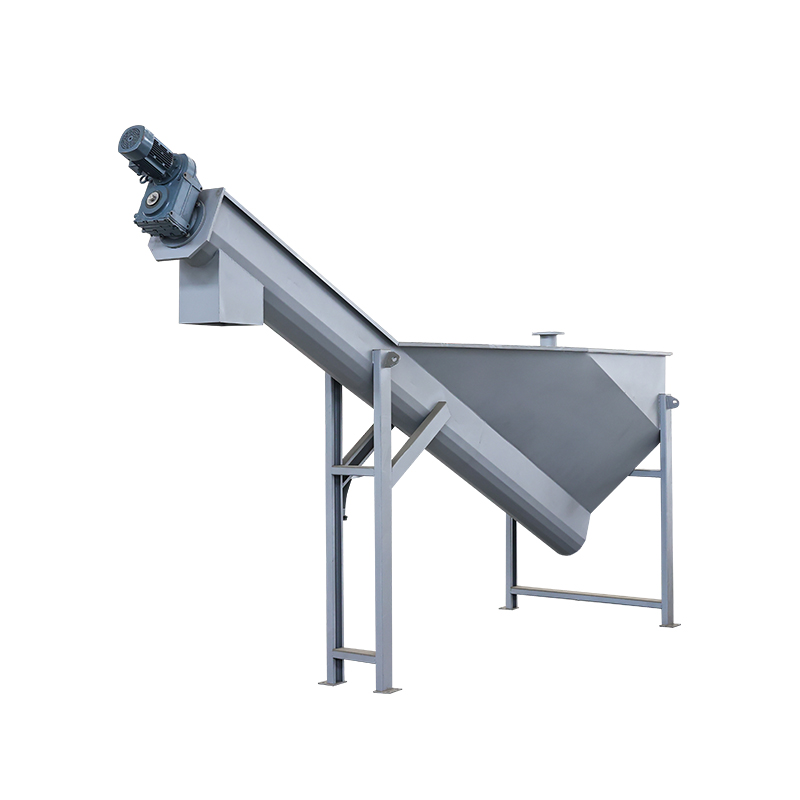

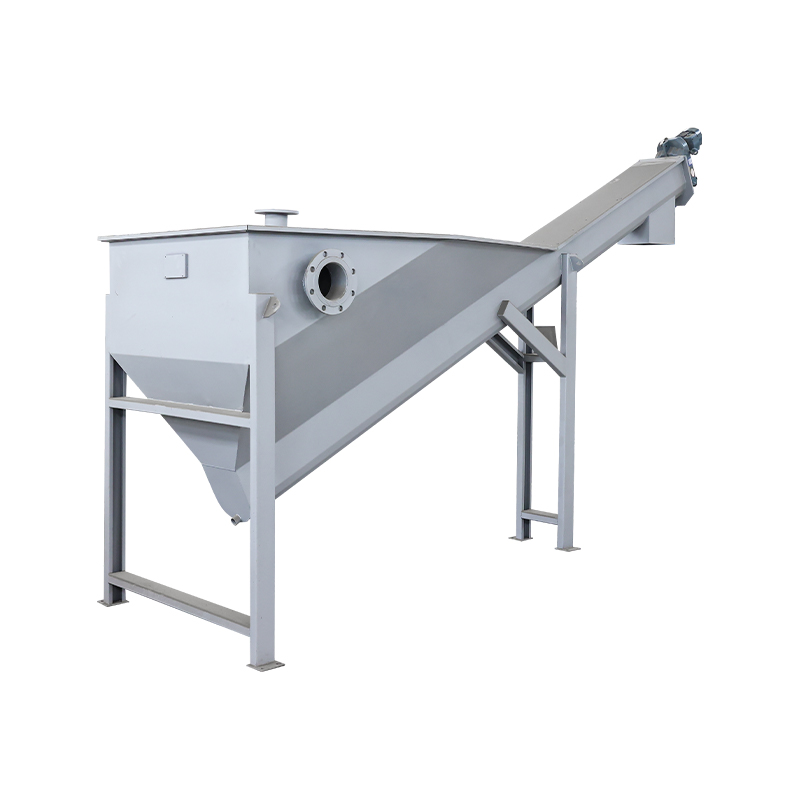

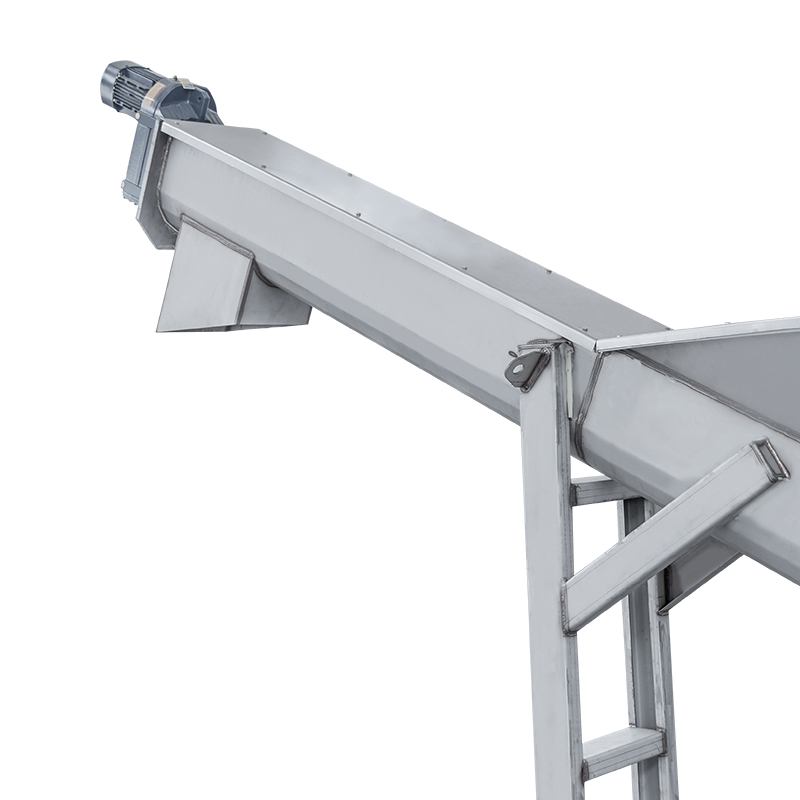

O separador areia-água é adequado para remoção de areia em tanques de sedimentação em estações municipais de tratamento de esgoto. É usado principalmente em conjunto com tanques de sedimentação de ciclone, máquinas de remoção de areia ou coletores de areia de sucção tipo ponte para processar ainda mais a mistura areia-água descarregada.
· O sistema de acionamento utiliza redutores de engrenagens helicoidais de eixo paralelo montados em eixo, apresentando estrutura compacta e operação suave e segura;
· A taxa de recuperação para partículas maiores que 0,2mm chega a 96% após a separação;
· As calhas em forma de U são revestidas com revestimentos resistentes ao desgaste, garantindo longa vida útil e fácil substituição;
· A operação totalmente fechada mantém condições ambientais favoráveis. Estrutura fixada com parafusos de expansão, eliminando a necessidade de âncoras embutidas.

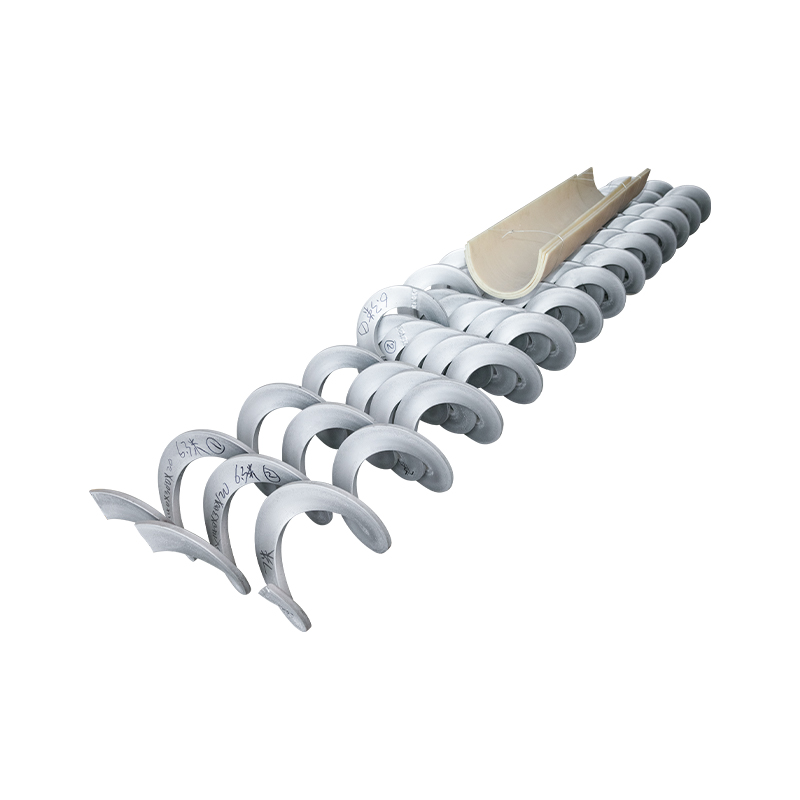

Este equipamento emprega um mecanismo de parafuso sem eixo. A mistura areia-água é alimentada no separador por cima. O cascalho assenta por gravidade dentro da calha de separação areia-água. A rotação do parafuso sem eixo empurra gradualmente o cascalho ao longo de uma calha em forma de U de 25% em direção à saída. O cascalho então cai em um cilindro receptor para transporte externo. A água separada transborda da saída da calha de separação, melhorando o ambiente operacional e facilitando o transporte externo.

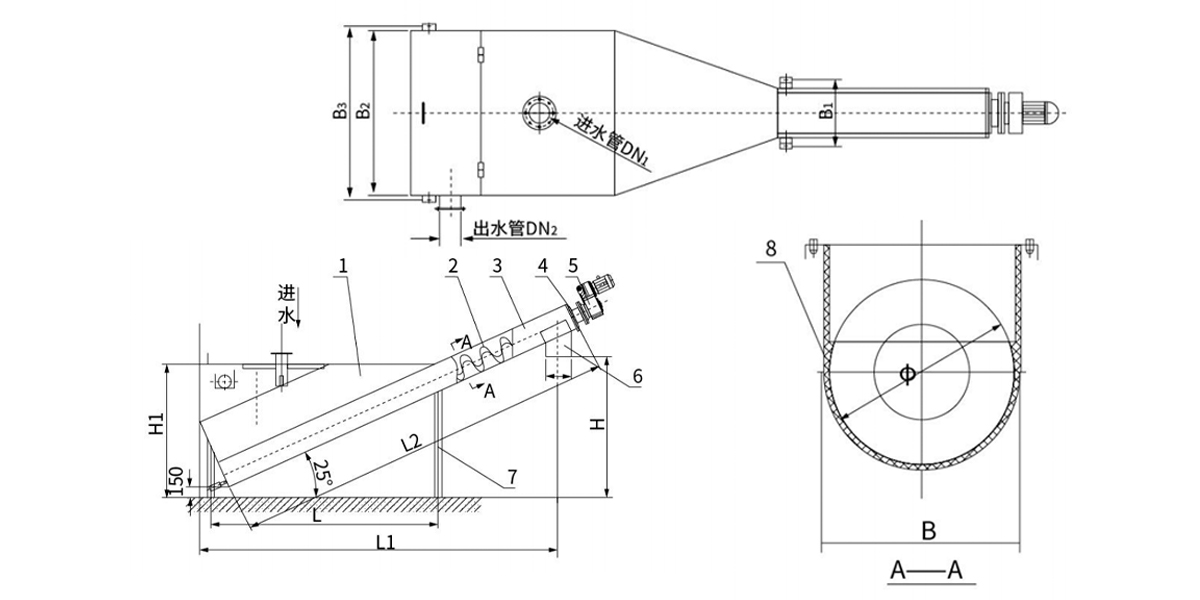

| 1 | Tanque de separação | 5 | Unidade de acionamento |
| 2 | Lâmina Espiral | 6 | Saída de descarga de areia |
| 3 | Canal em forma de U | 7 | Estrutura de suporte |
| 4 | Carcaça de rolamento | 8 | Forro resistente ao desgaste |
| Modelo/Especificações | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Diâmetro nominal do parafuso D (mm) | 260 | 300 | 350 | 400 | ||
| Diâmetro do parafuso M (mm) | 235 | 285 | 320 | 385 | ||
| Capacidade de Processamento Q (L/s) | 5~12 | 12~20 | 20~27 | 27~35 | ||
| Ângulo de instalação α (°) | 25 | |||||
| Velocidade de rotação do parafuso n (r/min) | ≈4,8 | |||||
| Potência do motor N (kW) | 0.37 | 0.55 | 0.75 | |||
| Taxa de recuperação (tamanho de partícula ≥0,2 mm) | ≥96 | |||||
| Teor de umidade após separação da areia (%) | <65 | |||||
| Dimensões de instalação (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Separador de areia: Usado principalmente como equipamento de suporte para câmaras de areia em estações de tratamento de águas residuais para separar e limpar partículas de areia.
Faixa de aplicação:
1. Proteção Ambiental Municipal: Separação de areia em câmaras de areia ciclônicas ou câmaras de areia aeradas de estações de tratamento de águas residuais de grande e médio porte.
2. Águas Residuais Industriais: Remoção de areia em estações de purificação de água e tratamento de areia em águas residuais de processamento de alimentos.
Com uma base técnica sólida e um sistema de qualidade certificado ISO, a Hengye ajuda clientes de diversos setores a melhorar a eficiência do tratamento, reduzir custos operacionais e atender aos padrões ambientais globais.
