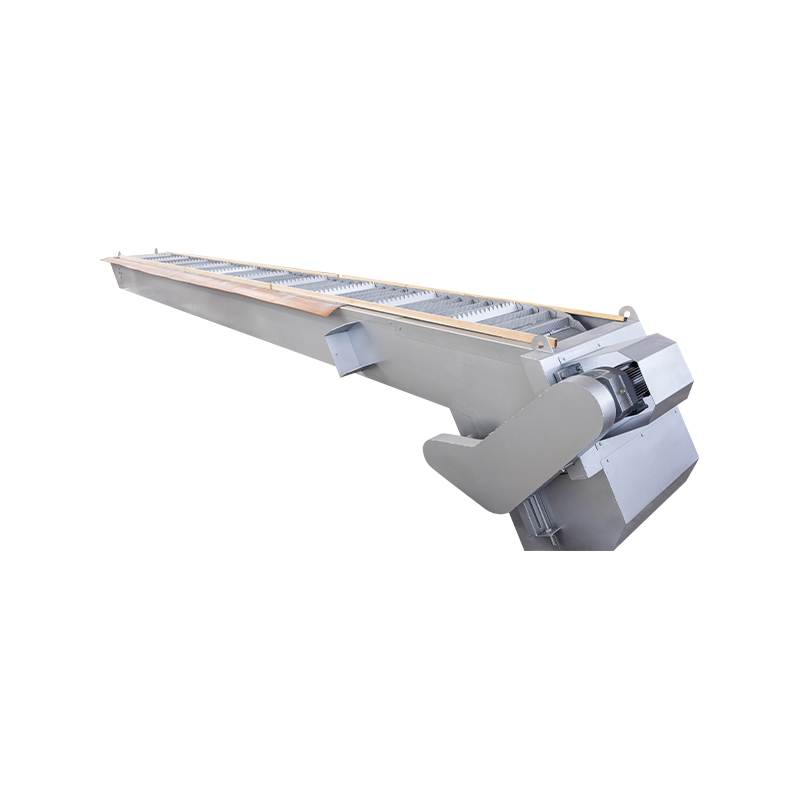

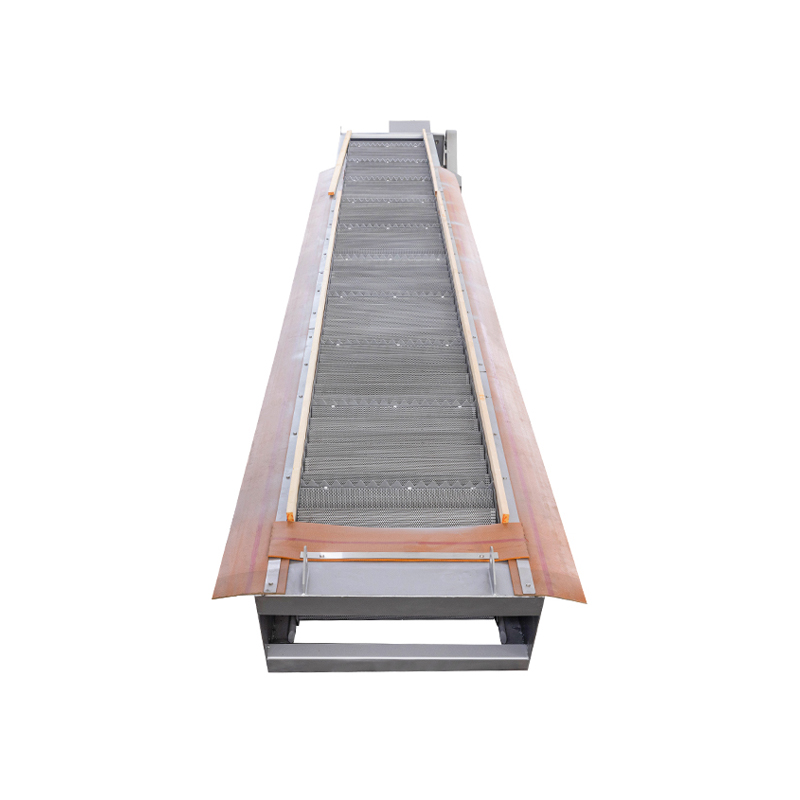

Máquina de tela de barra de malha

A tela de barra escalonada tipo malha é um dispositivo especializado de tratamento de água capaz de interceptar e remover contínua e automaticamente vários formatos de detritos dos fluidos. Encontra ampla aplicação no tratamento de esgoto municipal e na indústria de abastecimento de água, ao mesmo tempo que serve como equipamento de triagem primária em processos de tratamento de águas residuais para setores como têxteis e processamento de alimentos.
Este equipamento é uma das máquinas de desidratação de tela desenvolvidas de forma independente por nossa empresa com base em produtos importados avançados e foi colocada em operação em diversas estações de tratamento de esgoto.

SOLICITAR ORÇAMENTO

ANTERIOR: Máquina de tela de barra de tambor

PRÓXIMO: Máquina de tela de barra Rake-Tooth

Vantagens e Características
Estrutura e Princípio de Funcionamento

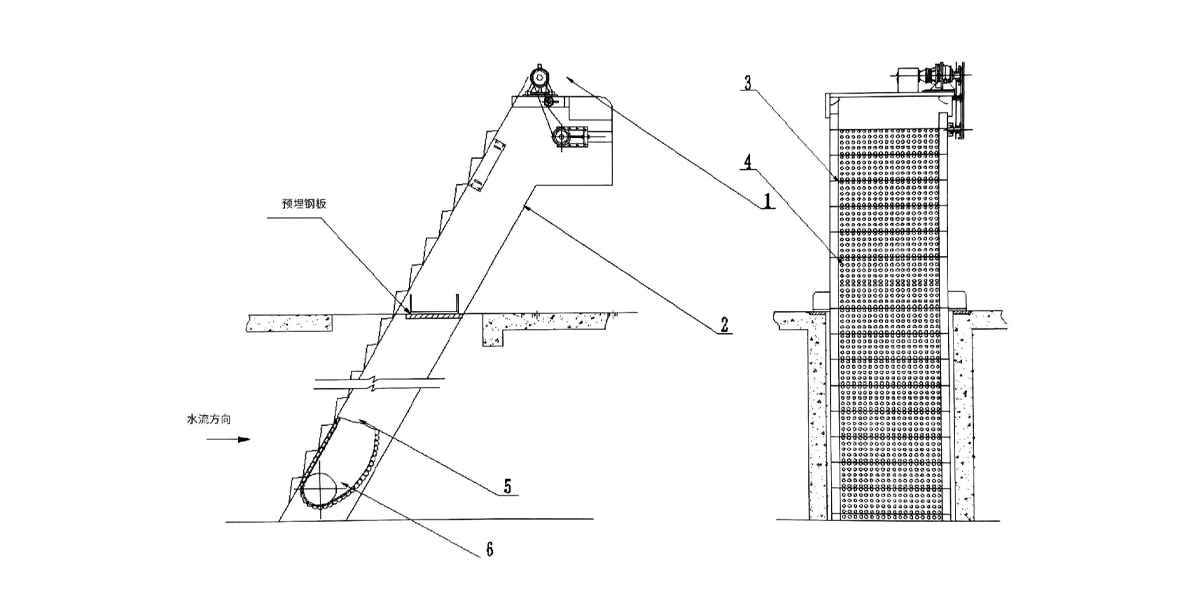

Dimensões e Desenho de Montagem
Especificações do Produto
Escopo de Aplicação

Este equipamento possui alta automação, eficiência de separação superior, baixo consumo de energia, operação silenciosa e excelente resistência à corrosão. Garante uma operação contínua e estável sem supervisão. Equipado com proteção de segurança contra sobrecarga, aciona alarmes sonoros e visuais e desliga automaticamente em caso de mau funcionamento, evitando sobrecargas.
O intervalo operacional pode ser ajustado livremente para atender às necessidades do usuário, permitindo operação periódica. Possui controle automático baseado na diferença de nível de líquido antes e depois da peneira, juntamente com funcionalidade de controle manual para manutenção conveniente. Os usuários podem selecionar o modo apropriado de acordo com as diversas necessidades operacionais.
Graças ao seu projeto estrutural racional e capacidade inerente de autolimpeza, o equipamento raramente fica obstruído, resultando em requisitos mínimos de manutenção de rotina.

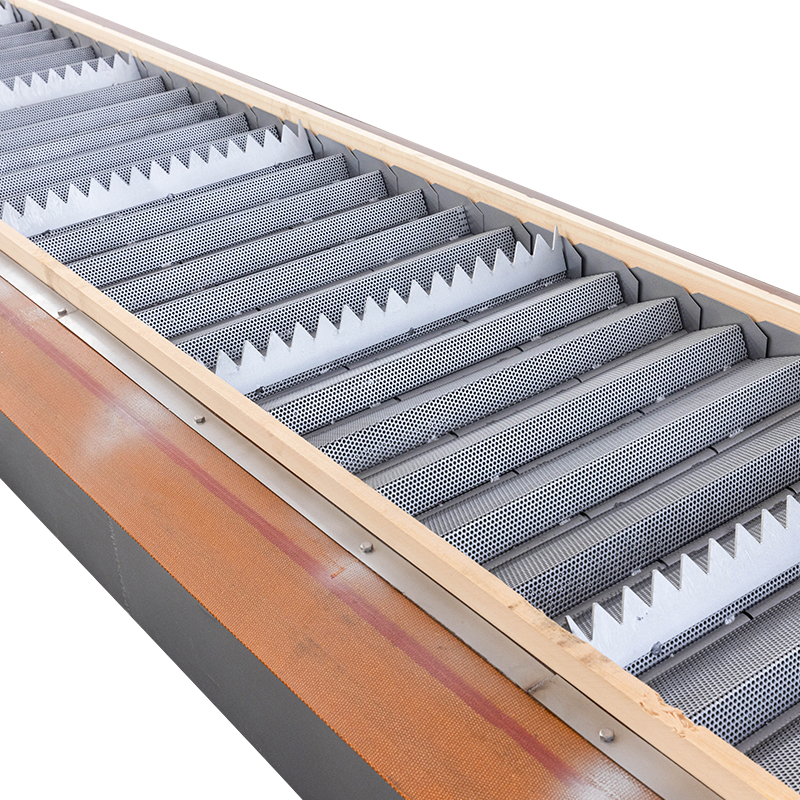

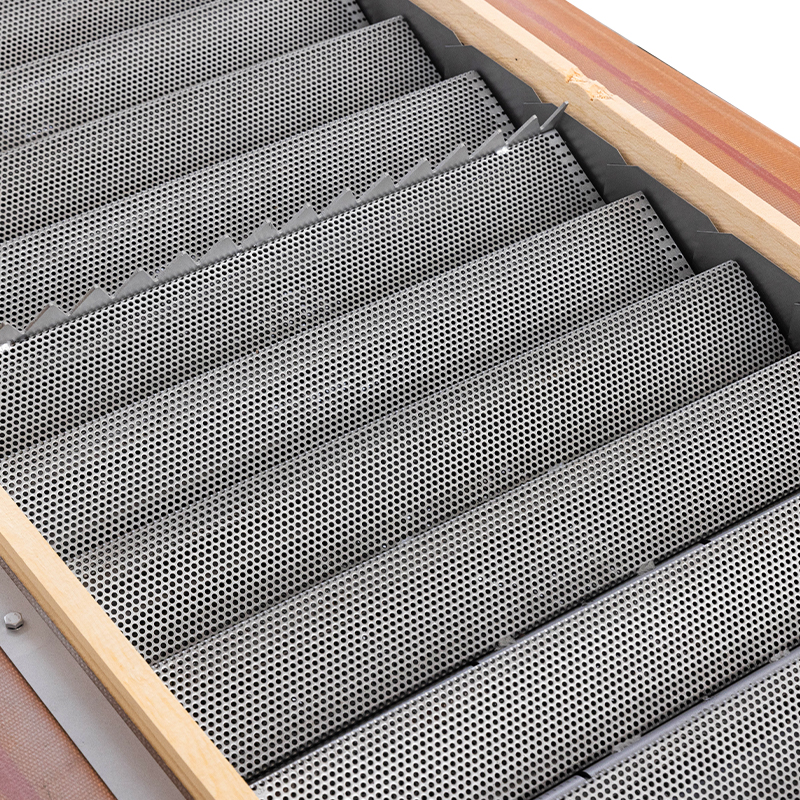

A peneira escalonada de placa de malha é um dispositivo rotativo de remoção de detritos montado a partir de telas de detritos de aço inoxidável. Acionadas por um redutor, as telas de detritos giram contra o fluxo de água para remover continuamente detritos finos flutuantes das águas residuais. Quando a tela chega à saída de descarga, a maior parte dos sólidos cai por gravidade, enquanto o restante é varrido por escovas de limpeza, garantindo que os detritos não passem além da tela. O equipamento garante ótima coleta e transporte de peneiras, mantendo a área e capacidade de fluxo projetadas.

Modelo	HF-600	HF-1000	HF-1500	HF-2000	HF-2500	HF-3000
Largura do canal B (mm)	700	1100	1600	2100	2600	3100
Velocidade operacional (m/min)	2~3
Ângulo de instalação α (°)	75
Potência de acionamento (kW)	1,5~3,0
Velocidade de fluxo através da barreira (m/s)	1.0
Folga da barreira (mm)	2,3,5,6,8
Taxa de vazão de água (m³/d)	1,1~8,5x104
Nota: As taxas de fluxo na tabela são calculadas com base em uma profundidade de água de 1 metro a montante da tela. As capacidades específicas de tratamento são personalizadas de acordo com as necessidades reais.

Parâmetros/Modelo			HF-500	HF-600	HF-700	HF-800	HF-900	HF-1000	HF-1100	HF-1200	HF-1300	HF-1400	HF-1500
Profundidade da água H₃ na frente da tela (mm)						1.0
Velocidade do fluxo através da grade V (m/s)			0.8
Liberação b (mm)	1	Taxa de fluxo Q (m³/m)	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Máquina de peneira de placa perfurada: usada principalmente para filtração fina e interceptação de sólidos altamente suspensos, adequada para cenários de fluxo pequeno a médio.

Escopo de aplicação:
1. Proteção Ambiental Municipal: Proteção de pré-tratamento para processos de membrana MBR, substituição de pequenas telas de cestas de estações de bombeamento e interceptação de poluição em saídas de descarga de águas pluviais.
2. Águas Residuais Industriais: Separação sólido-líquido de alta precisão nas indústrias química fina, farmacêutica e eletrônica.
